Name: | Hochgeschwindigkeitscnc-Maschinenmitte | Spindel: | BT40 45° |
---|---|---|---|
ATC-Art: | Armart Werkzeugmagazin mit 24 Werkzeugen | Dimension: | 2300*3145*2800mm |
Maximallast: | 500 KG | Spindel-Motor: | 7.5KW |
SpindelUmdrehungsgeschwindigkeit: | 10000/12000/15000rpm | Abstand zwischen Spindel und Tabelle: | 120-720mm |
Markieren: | Fräsmaschine cnc vmc,Gestaltungsmaschine cnc |

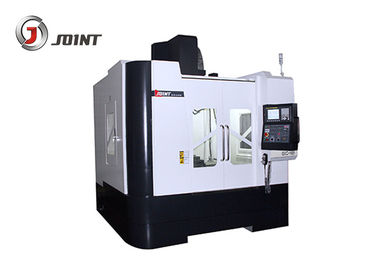

Hochgeschwindigkeitsvertikale CNC-Maschinen-Mitte 24 bearbeitet Armart Werkzeugmagazin
Schnelles Detail:
1. Breiterer Maschinenkörper und Spaltenbasis entwerfen, verstärktes Quercasting, hohe Starrheit sicherzustellen und schnelles dynamisches Reaktionsvermögen der Maschine und auch erhöhen groß die Genauigkeit der Maschine während der Verarbeitung.
2. Werkzeugmagazin vertikal installiert, um die Balance der Struktur der Maschine zu halten, die auch helfen, die dynamische Genauigkeit zu erhöhen.
3. Nehmen Sie den einzigartigen Spindelkastenentwurf an, sehr entsprochen für Hochgeschwindigkeitsausschnitt, H86 kann erhöhte mehr als 30% Verarbeitungsleistungsfähigkeit als normale Maschinenmitte im Markt.
4. H86 ist die lineare Führungsschiene mit 3 Achsen, 10000rpm Spindel des Direktantriebs BT40, Prüfersystem Fanuc Oi-MF
5. Standardkonfiguration umfasst Armart Werkzeugmagazin mit 24 Werkzeugen, Spindelölkühlmittel, Wärmetauscher.
Firmenvorteil:
1. Gelenk ist Maschinenhersteller seit 1995 mit Reichexporterfahrung seit 2002 gewesen.
2. Nationales High-Teches Unternehmen, Gelenk ist berühmte Marke Shenzhens
3. Gemeinsame Maschine entspricht Standard des CERS ISO9001
4. Mehr als 50 Patente auf Erfindung, Gebrauchsmusterpatent und Software schützen urheberrechtlich
Spezifikation der vertikalen Maschinenmitte H86
Modell | Einheit | H86 | ||
Reise | Achse X | Millimeter | 800 | |
Y-Achse | Millimeter | 600 | ||
Z-Achse | Millimeter | 600 | ||
Abstand zwischen Spindel und Tabelle | Millimeter | 120-720 | ||
Funktionstabelle | Tabellengröße | Millimeter | 900*480 | |
Max. Load der Tabelle | Kilogramm | 500 | ||
T-Schlitz | PC-Millimeter-Millimeter | 4-18-100 | ||
Positionierung von Genauigkeit | X-/Y/Zachse | Millimeter | 0.006/0.006/0.006 | |
Wiederholt, Genauigkeit in Position bringend | X-/Y/Zachse | Millimeter | 0.005/0.005/0.005 | |
Spindel | SpindelUmdrehungsgeschwindigkeit | U/min | 8000 | |
Spindelkonus | BT40 | |||
Durchmesser | Millimeter | Φ150 | ||
Nietmodell | BT40 45° | |||
Schnelle Zufuhr | X-/Y/Zachse | m/min | 48/48/48 | |
Schnitt der Zufuhr | X-/Y/Zachse | m/min | 12 | |
Werkzeugmagazin | Armart | Größe | Werkzeuge | 24 |
Ändernde Zeit des Werkzeugs (T-T) | sek | 2.5s | ||
Max. Durchmesser /length/weight des Werkzeugs | Millimeter | 80/200/8 | ||
Maximaler Werkzeugdurchmesser (kein Werkzeug angrenzend) | Millimeter | 150 | ||
Gesamtkapazität von elektrischem | KVA | 15 | ||
Gewicht der Maschine |
Kilogramm
|
5500 | ||
Maß | Millimeter | 2300*3145*2800 |
Zubehör:
Fanuc/Mitsubishi-Prüfersystem
Spindel des Direktantriebs 10000rpm, 24 Werkzeugarmart Werkzeugmagazin, Wärmetauscher, Spindelölkühlmittel
Voll beiliegende Abdeckung
Spindelkodierer-Navigationsanlage
Dreiachsiges inneres Kodiererfeedback-system
Selbstschmiersystem
Druckluftanlage
RS 232-Schnittstelle
Operationseinheit
Arbeitslicht
Werkzeug und Werkzeugkasten
Optionale Zusätze:
Siemens-Prüfer oder anderes Prüfersystem
Schraubenartiger Selbstförderer
Kettenart Werkzeugmagazin
Drehtabelle mit 4 Achsen
Ringsprayspindel
