X-/Y/Zachse Reise: | 800/500/500 | Maximallast der Arbeitstabelle: | 500kgs |
---|---|---|---|
t-Schlitz: | 3-18-130 | Spindel-Umdrehungsgeschwindigkeit: | Gurtverbindung 10000 (direkte connection12000/15000rpm) |
Werkzeugmagazin: | Standardwerkzeugmagazin 24T | X-/Y/Zachse, die Genauigkeit in Position bringt: | 0.006/0.006/0.006mm |
Markieren: | Mitte Spindel-Gurt CNC maschineller Bearbeitung,Mitte CNC 10000rpm maschineller Bearbeitung,Vertikale Mitte der maschinellen Bearbeitung 7.5KW |

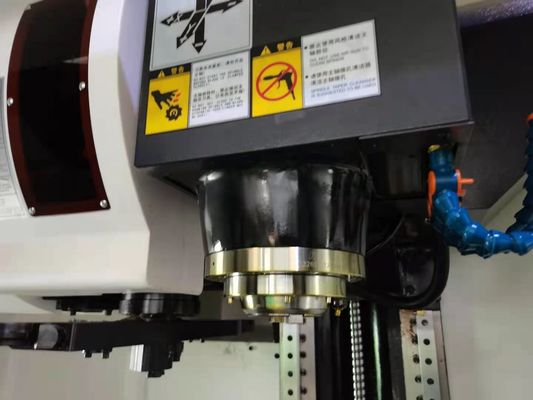

Kurzschlussnasenspindel Gurtverbindung 10000rpm der Tabelle der Funktion 900*450 BT40 7.5KW Mitte CNC-maschineller Bearbeitung
Produktvorteil:

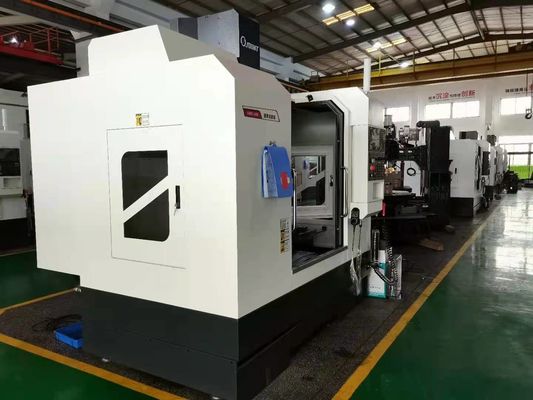

1. Ganze Maschinenabdeckung: Völlig geschlossene Abdeckung der Maschine, deren Aussicht nett ist und sie ist für bequemen und sicheren Betrieb.
2. Führerweisenabdeckung: X, Y, z-Richtung sind alles Gebrauchsschutzgerät, zu garantieren, dass die Schraube und der Führer sauber und genau ist.
3. dreiachsige adots lineare Führerweise, mit Eigenschaften der hohen Starrheit, starke Abnutzungsleistung und hohe Genauigkeit, die die Stabilität der Maschine sicherstellen.
4. V85 kann Drehtabelle addieren, um die Maschine mit 4 Achsen zu werden, zwecks komplexere Form zu verarbeiten.
4. Es ist für Komplex, Multiprozeß, Anforderungen der hohen Präzision, den Bedarf an einer Vielzahl von Arten von allgemeinen Werkzeugmaschinen und die verschiedenen Werkzeuge, Werkzeugausstattung, nach einige dem Festklemmen und Anpassung passend, zum der Verarbeitung der Teile mit passender Reihe abzuschließen.
ÜBERBLICK:

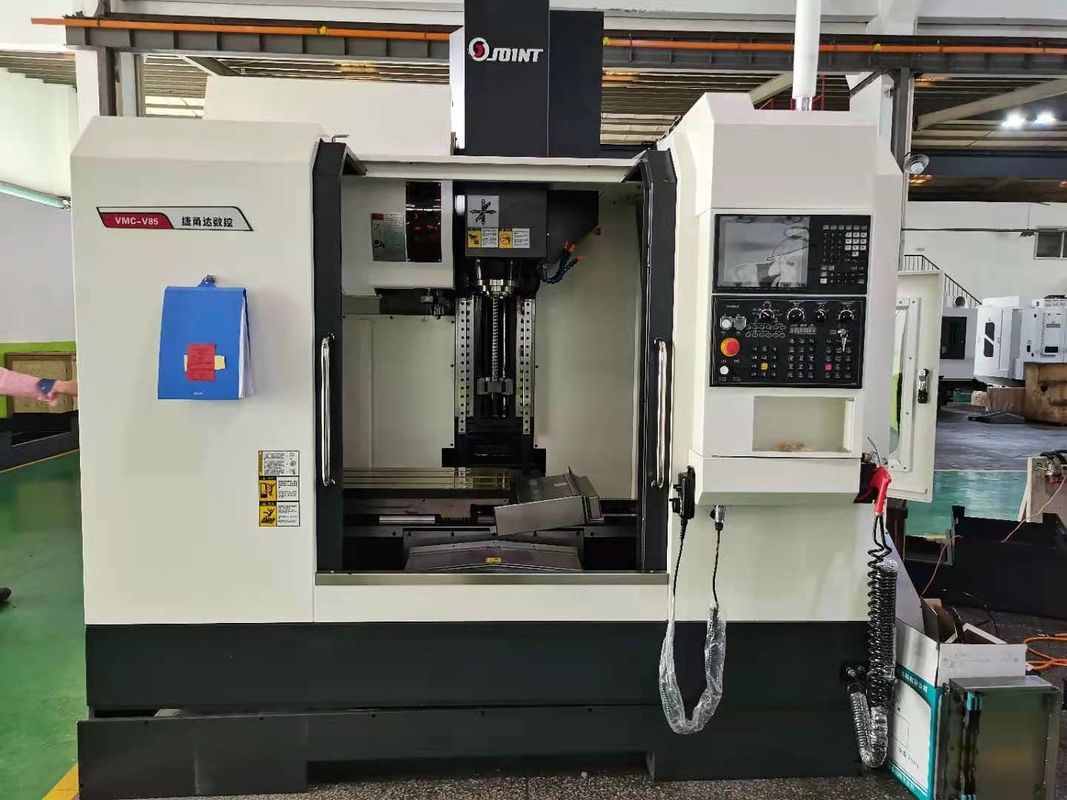

Spezifikation der vertikalen Maschinenmitte VMC-V85
Modell | Einheit | VMC-V85 | ||
Reise | X-Achse | Millimeter | 800 | |
Y-Achse | Millimeter | 500 | ||
Z-Achse | Millimeter | 500 | ||
Abstand zwischen Spindel und Tabelle | Millimeter | 170-670/120-620 | ||
Funktionstabelle | Tabellengröße | Millimeter | 900*450 | |
Max. Load der Tabelle | Kilogramm | 500 | ||
T-Schlitz | PC-Millimeter-Millimeter | 3-18-130 | ||
Positionierung von Genauigkeit | X-/Y/Zachse | Millimeter | 0.006/0.006/0.006 | |
Wiederholt, Genauigkeit in Position bringend | X-/Y/Zachse | Millimeter | 0.005/0.005/0.005 | |
Spindel | SpindelUmdrehungsgeschwindigkeit | U/min | 10000/12000/15000 | |
Spindelkonus | BT40 | |||
Durchmesser | Millimeter | Φ140 | ||
Nietmodell | BT40 45° | |||
Schnelle Bewegung | X-/Y/Zachse | m/min | 48/48/48 | |
Schnitt der Zufuhr | X-/Y/Zachse | m/min | 15 | |
Werkzeugmagazin | Regenschirmart | Größe | Werkzeuge | 20 |
Auch ändernde Zeit (T-T) | Sek | 6 | ||
Max. Durchmesserlänge/Gewicht des Werkzeugs | Millimeter | 100/150/8 | ||
Maximaler Werkzeugdurchmesser (kein Werkzeug angrenzend) | Millimeter | 180 | ||
Armart | Größe | Werkzeuge | 24 | |
Bearbeiten Sie die ändernde Zeit (T-T) | sek | 2.8s | ||
Max. Durchmesser /length/weight des Werkzeugs | Millimeter | 80/200/8 | ||
Maximaler Werkzeugdurchmesser (kein Werkzeug angrenzend) | Millimeter | 150 | ||
Gesamtkapazität von elektrischem | KVA | 15 | ||
Gewicht der Maschine |
Kilogramm
|
4200 | ||
Maß | Millimeter | 2450*2535*2660 |
Zubehör:
System Fanuc/Mitsubishis/Syntech-Prüfers; Volle beiliegende Abdeckung; Spindelkodierer-Navigationsanlage; Dreiachsiges inneres Kodiererfeedback-system
Selbstschmiersystem; Druckluftanlage; Schnittstelle RS232; Handeinheit; Werkzeugmagazin 24T; SpindelÖlkühler; Wärmetauscher; Arbeitslicht; Werkzeug und Werkzeugkasten und andere optiomal Zusätze, wie Kettenart Späneförderer
Optionale Zusätze:
1. Siemens-Prüfer oder anderes Prüfersystem
2. Kettenart Selbstförderer
3. Ringsprayspindel
4. BBT-Spindel
5. spndle 15000rpm
