Produktdetails:
Zahlung und Versand AGB:
|
Spannung: | 380V/50Hz/220V/60HZ /Other | Bedingung: | Neue Maschine |
---|---|---|---|
Kundendienst erbracht: | O.K. | Gewicht: | 5500kg |
Garantie: | Ein Jahr/Two-Jahre | Art: | CNC |
Energie (W): | 7.5kw | Maß (L*W*H): | 2650*2900*2750mm |
Spindel-Geschwindigkeit: | 10000rpm/12000rpm/15000rpm/20000rpm/24000rpm | Spindelkonus: | BT40 |
Tabellengröße: | 1000*550mm | Produktname: | Vertikale Maschinen-Mitte |
Farbe: | white+black | Maschinenart: | CNC |
Kontrollsystem: | Fanuc-Prüfer | Positionierung von Genauigkeit: | 0.006mm |
Anwendung: | Metallmaschinelle bearbeitung | Produkt-Art: | /4-Achsen/5-Achse mit 3 Achsen |
Markieren: | Vertikale Mitte der maschinellen Bearbeitung der Spindel-BT40,vertikale Mitte der maschinellen Bearbeitung 15000rpm,Vertikale Mitte der Maschinen-RS232 |
Hohe Präzisions-Vertikalen-der maschinellen Bearbeitung der Spindel-BT40 Mitte V85P
V85P--Konfigurieren Sie Aktualisierungen, Fokus auf mittlerer und hoher presicion Formmaschine
Jetzt entscheidet die Mitte und Spitzendie form markert Nachfragen mehr, nach besserer Entwicklung, unsere Firma zu den Aktualisierungen V85P wieder, und was am wichtigsten ist, der Preis stieg nicht ist. Die Folgen sind, was verbessert worden ist:
1) werden lineare Führerweisen der x- und y-Achsenrolle verbreitert.
Achsenbreite X /Y werden 45mm von 35mm (P Niveau), die bedeutet, dass die Breite mit 3 Äxten dieses Modells alle 45mm sind. Dieses Modell ist unsere Boutique.
2) X- und y-Achsenleistungsstärke werden erhöht.
Das vorhergehende X, y-Achsenmotor ist B12 (1.8KW/11NM), aktualisiert man ist B22 (3KW/20NM), passend für die Verarbeitung der hohen Präzision.
3) Systemparameter wird optimiert
Unsere R&D-Abteilung hat 2 Sätze Parameter (einer für Teil, der andere für Form) entwickelt und das effiency verarbeitet, das um 30% erhöht wird, das mit V85 oder 850L verglichen wird, und Genauigkeit nahm vorbei um 50% zu und wirklich erzielte hohe Geschwindigkeit und hohe Präzision.
4) Das Produktionsverfahren ooptimized.
Der Standard der Produktion werden zum hohen Präzisionsbearbeitungsmittemodell verbessert. Seine Montagegenauigkeit der linearen Führungsschiene ist von 0.015mm des allgemeinen Modells bis 0.01mm verbessert worden. Die Genauigkeit von 3 Äxten fahren werden verbessert auch von 0.035mm bis 0.02mm. Seine Stellungsgenauigkeit 0.006mm, wiederholen die Positionierung von Genauigkeit 0.004mm.
Maschinenpräzision
Testeinzelteil | Testergebnis |
X-/Y/Zachsen-Rückabstand | 0.002/0.002/0.001 |
Positionierung von Genauigkeit | 0.006/0.007/0.006 |
Wiederholt, Genauigkeit in Position bringend | 0.006/0.005/0.005 |
Rechtwinkligkeit | 0,008 |
Rundung | 0,005 |
Spezifikation der vertikalen Maschinenmitte V85P
Modell | V85P |
Tabellengröße | 1000*550mm |
X-Achse Reise | 800mm |
Y-aixs Reise | 540mm |
Z-Achse Reise | 540mm |
Abstand zwischen Spindel und Tabelle | 120-670mm |
Abstand zwischen Spindel und Spalte | 570mm |
SpindelUmdrehungsgeschwindigkeit |
10000 Richtungsverbindung der Gurtverbindung 12000/15000rpm 20000/24000 U-/minbewegungsspindel |
Spindelmotor | 7.5kw |
Schlitz der Arbeitstabelle T | 5-18*100 |
X-/Y/Zachsen-Kugelumlaufspindelgröße | 3616 |
ATC-Art | Art des Armes 24too |
Zeit des ändernden Werkzeugs | 2.5m/min |
Schnelle Zufuhr | 36*36*36m/min |
X-/Y/Zachsenmotor | 1.8/1.8/3kw |
Maximale Schnittzufuhr | 10m/min |
Maß | 2650*2900*2750mm |
Nettogewicht | 5500kgs |
Maximallast der Tabelle | 600kgs |
Zubehör
Prüfersystem Fanuc/Mistubishi
Spindel 10000/12000/15000Rpm /20000rpm/24000Rpm
Art Werkzeugmagazin des Armes 24tools
SpindelÖlkühler
Wärmetauscher
Volle beiliegende Abdeckung
Spindelkodierer-Navigationsanlage
Dreiachsiges inneres Kodiererfeedback-system
Selbstschmiersystem
Druckluftanlage
RS 232-Schnittstelle
Operationseinheit
RS232 Licht der Schnittstelle +working
Werkzeug und Werkzeugkasten

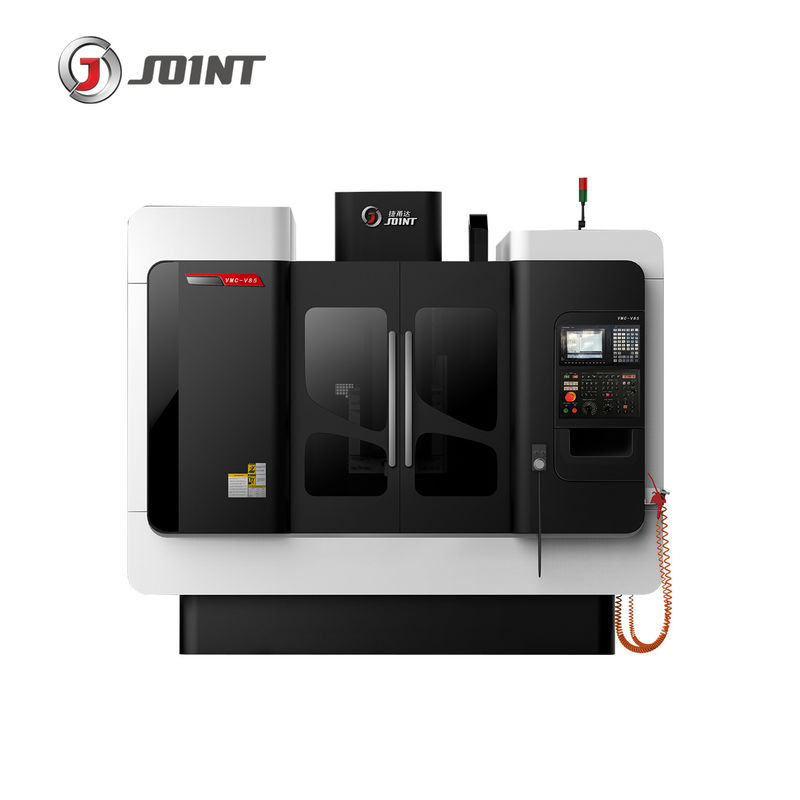

Maschinen-Bild
Fanuc-Prüfer
Taiwan ATC
Drehtabelle mit 4 Achsen
